1：電路板板材一般覆銅多厚?

　　可以說,70%的電路板應用進行35um的銅泊薄厚,這關鍵在于PCB主要用途和數據信號的工作電壓/電流量尺寸;除此之外,針對要過大電流量的PCB,一部分會采用70um銅厚,105um銅厚,非常少還會有140um厚銅電路板這些。

　　2：常做的電路板銅泊薄厚多少錢呢?

　　常做的電路板銅泊的薄厚一般有18μm、35μm、55μm和70μm4種。最常見的銅泊薄厚是35μm。中國選用的銅泊薄厚一般為35～50μm，也是比這薄的如10μm、18μm;和比這厚的如70μm。

　　

　　銅泊是一種陰質性電解法原材料，沉定于電路板真皮層上的一層薄的、持續的金屬材料箔，它做為PCB的電導體。它非常容易黏合于電纜護套，接納包裝印刷保護層厚度，浸蝕后產生電源電路樣圖。Coppermirrortest(銅鏡檢測)：一種助焊液腐蝕檢測，在玻璃上應用一種真空泵沉定塑料薄膜。

　　3：現階段電路板銅泊薄厚數最多能夠保證多厚?

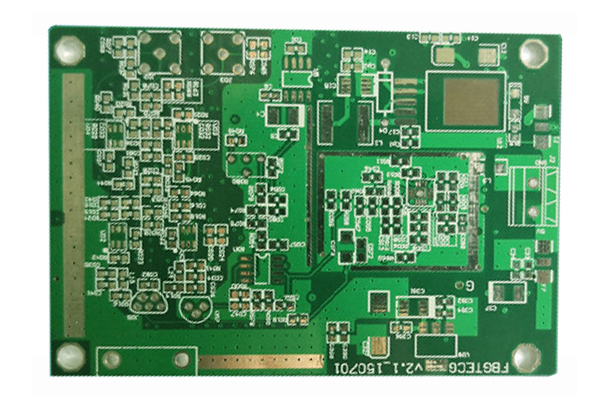

　　伴隨著現階段PCB電路板生產制造加工工藝的提升和不斷發展，厚銅pcb電路板的加工工藝也愈來愈完善，一般全是采用電鍍工藝的加工工藝來保持銅厚提升，現階段能夠 保證12OZ銅厚。
